关于市政管道，你不弄懂这些你拿什么去施工（二）

　　一、管道构造

　　1、基础

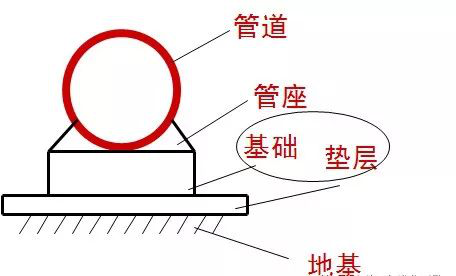

　　包括：地基、基础、管座

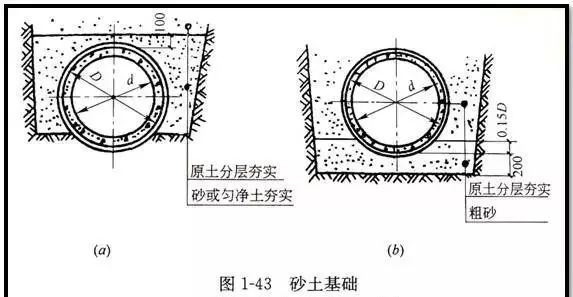

　　①砂土基础

　　弧形素土基础、砂垫层基础

　　适用于土壤条件非常好、无地下水的地区，管道直径小于600mm，管顶覆土厚度在0.7-2.0m之间的管道，不在车行道下的次要管道及临时性管道。

　　②混凝土枕基

　　在管道接口下设混凝土垫块

　　适用于土壤条件较好、无地下水的地区，给排水支管。

　　③混凝土带形基础

　　沿管道全长铺设带状水泥混凝土 n适用于各种土质，特别是土壤条件差、震区、重要管道等。

　　按管座的形式，分为90度、135度、180度、360度四种管座基础，根据管道埋置深度选择。

　　2.排水管道附属构筑物

　　①检查井

　　功能：便于对管道衔接以及定期检查和疏通。

　　位置：管道交汇、转弯、尺寸或坡度改变处、跌水、相隔一定距离的直线段上。

　　构造：由井底、井身、井盖组成。

　　井底

　　一般采用低标号混凝土、基础采用碎、卵石或混凝土；

　　宜设流槽，并使流槽底具有一定坡度，以降低水流阻力，防止淤积；

　　流槽两侧至井壁间应有不小于20cm的宽度，以便于养护人员下井时立足，即沟肩。

　　井身

　　以砖、石砌筑，也可以钢筋混凝土现浇。

　　不需要下井的浅检查井，井身为直壁圆筒形；需要下井的其井身在构造上分为井室、渐缩部、井筒三个部分。

　　井室直径不小于1m，井筒直径不小于0.7m。井室与井筒间以渐缩部连接。也可在井室上加钢筋混凝土盖板，在盖板上砌筑井筒。

　　井盖

　　由井盖和盖座组成，常用采用铸铁、钢筋混凝土等。

　　为防止雨水流入，盖顶应略高于地面。

　　②雨水口

　　功能：收集地表径流的雨水，将其引入雨水管道。

　　位置：道路交叉口、直线上一定距离（25-50m）处、路缘石低洼地。

　　构造：由基础、井箅、井筒、连接管组成。

　　4.给水管道附属构筑物

　　①阀门井

　　功能：安装各种给水管道附件，方便操作和养护。

　　②泄水阀井

　　功能：排除泄水阀所排放 水，由湿井与阀门井相连组成。

　　③支墩

　　功能：防止管道的承插接口因承受过大的水流推力，而导致接口脱落。 ?位置：弯管、三通、变径等位置

　　二、管道工程图一般规定

　　1.标高

　　标准规定，室外工程应标注绝对标高；无绝对标高时也可标注相对标高。

　　压力管应标注管中心标高

　　沟渠和重力管应标注沟（管）内底标高

　　2.管径

　　公称直径：DN，常用于金属管材。

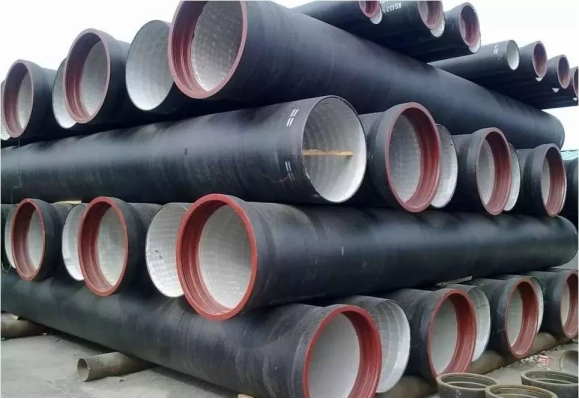

　　如铸铁管DN25

　　外径：D×δ，常用于不锈钢管、无缝钢管。

　　如不锈钢管D108×4

　　内径：d，常用于混凝土管、陶土管等。

　　如钢筋混凝土管d300
