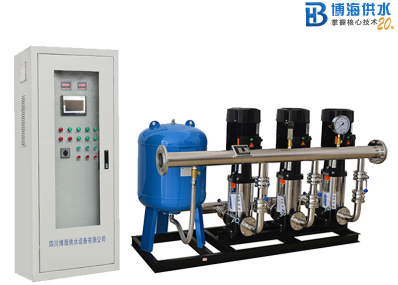

恒压变频供水设备手动运行和自动运行模式介绍

恒压变频供水设备手动运行

　　当按下SB7按钮，用手动方式。按下SB10手动启动变频器。当系统压力不够需要增加泵时，按下SBn（n=1,3,5）按钮，此时切断电机变频，同时启动电机工频运行,再起动下一台电机。为了变频向工频切换时保护变频器免于受到工频电压的反向冲击，在切换时，用时间继电器作了时间延迟，当压力过大时，可以手动按下SBn（n=2,4,6）按钮，切断工频运行的电机，同时启动电机变频运行。可根据需要，停按不同电机对应的启停按钮，可以依次实现手动启动和手动停止三台水泵.该方式仅供自动故障时使用.

　　恒压变频供水设备自动运行

　　由PLC分别控制某台电机工频和变频继电器，在条件成立时，进行增泵升压和减泵降压控制.

　　升压控制：系统工作时，每台水泵处于三种状态之一，即工频电网拖动状态、变频器拖动调速状态和停止状态.系统开始工作时，供水管道内水压力为零，在控制系统作用下，变频器开始运行，第一台水泵M1，启动且转速逐渐升高，当输出压力达到设定值，其供水量与用水量相平衡时，转速才稳定到某一定值，这期间M1处在调速运行状态.当用水量增加水压减小时，通过压力闭环调节水泵按设定速率加速到另一个稳定转速;反之用水量减少水压增加时，水泵按设定的速率减速到新的稳定转速.当用水量继续增加，变频器输出频率增加至工频时，水压仍低于设定值，由PLC控制切换至工频电网后恒速运行;同时，使第二台水泵M2投入变频器并变速运行，系统恢复对水压的闭环调节，直到水压达到设定值为止。如果用水量继续增加，每当加速运行的变频器输出频率达到工频时，将继续发生如上转换，并有新的水泵投人并联运行.当最后一台水泵M3投人运行，变频器输出频率达到工频，压力仍未达到设定值时，控制系统就会发出故障报警.

　　降压控制：当用水量下降水压升高，变频器输出频率降至起动频率时，水压仍高于设定值，系统将工频运行时间最长的一台水泵关掉，恢复对水压的闭环调节，使压力重新达到设定值.当用水量继续下降，每当减速运行的变频器输出频率降至起动频率时，将继续发生如上转换，直到剩下最后一台变频泵运行为止。
