恒压变频供水设备PID控制详细介绍

　　恒压变频供水设备仅用P动作控制，不能完全消除偏差。为了消除残留偏差，一般采用增加I动作的PI控制。用PI控制时，能消除由改变目标值和经常的外来扰动等引起的偏差。但是，I动作过强时，对快速变化偏差响应迟缓。对有积分元件的负载系统可以单独使用P动作控制。

　　对于PD控制，发生偏差时，很快产生比单独D动作还要大的操作量，以此来抑制偏差的增加。偏差小时，P动作的作用减小。控制对象含有积分元件的负载场合，仅P动作控制，有时由于此积分元件的作用，系统发生振荡。在该场合，为使P动作的振荡衰减和系统稳定，可用PD控制。换言之，该种控制方式适用于过程本身没有制动作用的负载。

　　恒压变频供水设备利用I动作消除偏差作用和用D动作抑制振荡作用，在结合P动作就构成了PID控制，本系统就是采用了这种方式。采用PID控制较其它组合控制效果要好，基本上能获得无偏差、精度高和系统稳定的控制过程。这种控制方式用于从产生偏差到出现响应需要一定时间的负载系统(即实时性要求不高，工业上的过程控制系统一般都是此类系统，本系统也比较适合PID调节)效果比较好。

　　恒压变频供水设备通过对被控制对象的传感器等检测控制量(反馈量)，将其与目标值(温度、流量、压力等设定值)进行比较。若有偏差，则通过此功能的控制动作使偏差为零。也就是使反馈量与日标值相一致的一种通用控制方式。它比较适用于流量控制、压力控制、温度控制等过程量的控制。在恒压供水中常见的PID控制器的控制形式主要有两种:

　　(1)硬件型：即通用PID控制器，在使用时只需要进行线路的连接和P、I、D参数及日标值的设定。(2)软件型：使用离散形式的PID控制算法在可编程序控制器(或单片机)上做PID控制器

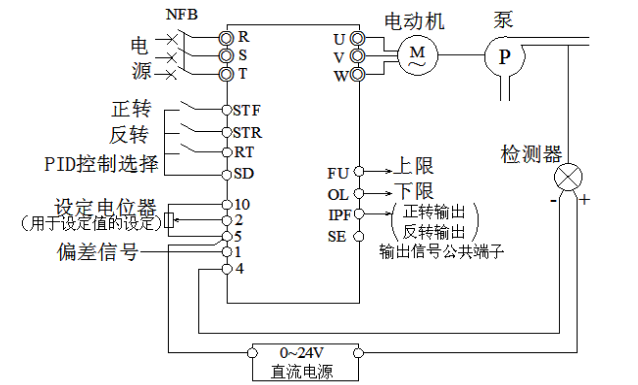

　　此次使用硬件型控制形式。根据设计的要求，本恒压变频供水设备系统的PID调节器内置于变频器中。
