叠压供水设备工作过程中变频器所起到的作用

　　博海的无负压变频供水设备是通过微机自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节并以水泵出水端水压（或用户用水流量）为设定参数，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率提高，水泵转速加快；用水量减少时，频率降低，水泵转速减慢。这样就保证了整个用户管网随时都有充足的水压（与用户设定的压力一致）和水量（随用户的用水情况变化而变化）。

　　另一种变频供水模式通常叫做恒压变量循环状启动并先开先停的工作模式。在这种供水模式中，当供水流量少于变频泵 在恒压工频下的流量时，由变频泵自动调速供水，当用水流量增大，变频泵的转速升高。当变频泵的转速升高到工频转速，由变频供水控制器控制把该台水泵切换到由工频电网直接供电（不通过变频器供电）。变频器则另外启动一台并联泵投入工作。随用水流量增大，其余各并联泵均按上述相同的方式软启动投入。这就是循环软启动投入方式。

　　无负压变频供水设备可根据安装在水泵出水口的压力传感器来进行恒压供水控制，用户可自由设定一个上限（最大）压力值和下限（最小）压力值，当水压到达上限时水泵转速降低，压力回落到下限值时水泵转速提高来控制压力恒定。

　　多泵并联变频恒压变量供水的工作模式通常是这样的：当用水流量小于一台泵在工频恒压条件下的流量，由一台变频泵 调速恒压供水；当用水流量增大，变频泵的转速自动上升；当变频泵的转速上升到工频转速，为用水流量进一步增大，由变频供水控制器控制，自动启动一台工频泵投入，该工频泵提供的流量是恒定的（工频转速恒压下的流量），其余各并联工频泵按相同的原理投入。

　　在多泵并联变频恒压变量的供水情况下，当用水流量下降，变频调速泵的转速下降（变频器供电频率下降）；当频率下降到零流量的时候，变频供水控制器发出一个指令，自动关闭一台工频泵使之超出并联供水。为了减少工频泵自动投入或超出时的冲击（水力的或电流的冲击）。在投入时，变频泵的转速自动下降，然后慢慢上升以满足恒压供水的要求。在超出时，变频泵的转速应自动上升，然后慢慢下降以满足恒压供水的 要求。上述频率自动上升，下降由供水变频控制器控制。

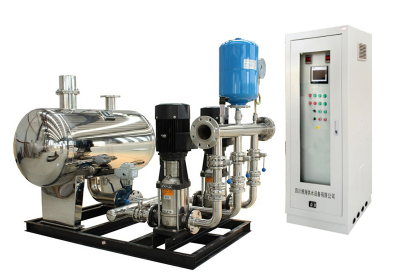

　　普通循环软启动无负压变频供水设备

　　该类型设备在实际应用中较多，系统由水泵机组、循环软启动变频柜、压力仪表、管路系统等构成。变频柜由变频调速器，PLC(或变频控制器)，低压电器等构成。无负压供水系统一般选择同型号水泵2～4台，以3台泵为例，系统的工作情况如下：平时1台泵变频供水，当1台泵供水不足时，先开的泵转为工频运行，变频柜再软启动第2台泵，若流量还不够，第2台泵转为工频运行，变频柜再软启动第3台泵。

若用水量减少，按启泵顺序依次停止工频泵，直到最后1台泵变频恒压供水。另外系统具有定时换泵功能，若某台泵连续运行超过设定切换时间(一般设为1~2天)，变频柜可自动停止该泵切换到下一台泵继续变频运行。换泵时间由程序设定，可按要求随时调整。这样可均衡各泵的运行时间，延长整体泵组的寿命。为达到更好的节能目的，多功能变频控制器设有双恒压接口，无负压变频供水设备系统可实现双恒压供水功能。该系统一般适用于规模较小的多层住宅小区(如300户以内)或其它小规模用水系统，水泵功率一般不超过7.5kW。
