叠压供水设备之无负压生成型工作原理

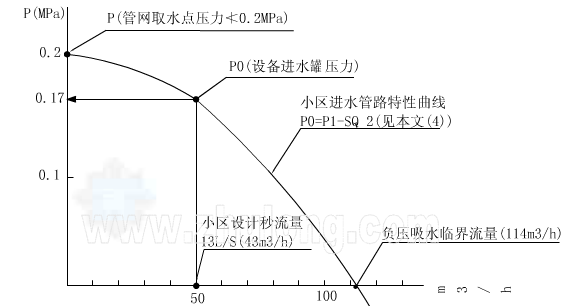

　　无负压变频供水设备以智能控制的手段使水泵在限定流量下运转，使水泵出水量不会大于自由流出流量则根本不会产生负压，而不是产生后再去消除。该类设备工作原理可用下图说明。

　　现到当满足用户所需最大流量13m/S时，进水口之压力P0为0.17MPa。将此点作为水泵调速的流量控制点，控制水泵在运转事故等任何时候均不会超过控制流量出水，则根本不会产生负压，而使管路水流保持连续流态。

　　还可以看到，水泵在控制流量下从管网中的最大取水量为43m3/h，而管路自由流入水池时的流量可达到114m3/h。显然，前者对管网压力的影响会更少。

不可忽视“瞬变流”对管网的冲击

　　对“无负压给水”这一约定俗成的称谓尚无规范和准确的定义。如果以“无负压”即“无吸程”来解释，是指水泵或设备不会在负压下抽水，即无负压变频供水设备不会比管网取水管向水池放水的流量大。因此，管网有能力向小区供水时就无理由用“水池”而禁用“无负压设备”孰不知，承担着向社会程供生活必需的公共产品的责任人——管网一方，最为担心的是五花八门的设备与管网直接连接后会对管网安全产生不良影响。

例如“瞬变流”对管网的冲击。密闭的压力输配液体的长距离管路中，瞬间产生负压的现象是常见或不可避免的。例如，流量，流速，瞬变，旋涡流中心、十字连接管流量分配突变，T型连接时水射器原理，文丘里管效应，虹吸或高差跌落、管网流速图上流束尖峰等环境下都会有“负压”生成，其中因瞬变流产生的拉断——弥合水锤是危害管网安全的大敌。

“水锤”可产生的超常压力，以及由于负压、气囊、气阻、振荡、冲刷管壁等现象不仅会影响管网安全运行，而且会产生影响水质的“赤水”“混水”出现。所以对于管龄长、无内防腐衬里的陈旧管路，还是应慎用直接抽水的设备。对于无负压类设备，应该要求它具有抑制和消除瞬变流态的对策。

由于对瞬变流冲击的监测，试验和定量分析是很因难的事情，因此要提出合理的具体的技术指标和检测方法，还有待深入地研究，但起码要求准用的无负压变频供水设备工作原理清楚并有理论上的说服力，对于忽视“瞬变流”存在的“无负压给水设备”，有理由持保留态度。
