无负压供水设备工作流程和工作原理

无负压供水设备原理图 1

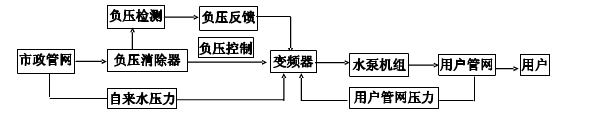

无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良响。工作流程图如下：

无负压供水设备流程图 2

无负压供水设备系统如图1所示，系统设定某一压力值。如果市政管网压力高于设定压力值时，压力变送器将该信号送到变频控制柜，使水泵机组处于休眠状态。自来水则可通过连通管路直接到达用户管网实施供水。

当市政管网压力下降或用户管网用水量增加时，压力传感器将用户管网压力低于设定值的信号反馈给变频控制柜中的PID控制器，并通过其启动水泵机组，调整变频器的输出频率，调节水泵转速以保持恒压供水；如果少数泵启动尚不能满足供水要求时，变频器将控制多台泵变频或工频运行，以达到恒压变量供水的要求。

当水泵机组的供水与自来水管网的进水保持平衡时，负压消除器使稳压补偿器与外界隔离，水泵机组可利用自来水的压力进行恒压供水。一旦平衡破坏，负压消除器使稳压补偿器与外界相通，并通过稳压补偿器中的检测装置，采集稳压补偿器内的真空度及水位信号反馈给微机，通过微机控制负压消除器动作，抑制负压产生，保证设备在维持正常供水的前提下不对城市管网产生任何负面影响。

当市政管网停水时，无负压供水设备水泵机组仍可继续工作，直到稳压补偿器中的水位下降至液位的下限后自动关机，来水后又自动开机。

控制系统停电时，水泵机组停止工作，自来水可通过市政管网与用户之间的连通管进入用户管网，为低楼层用户供水，来电时机组自动开机恢复正常供水。
